Полипропиленовая фибра для бетона: что это такое и почему это важно

Полипропиленовое волокно для бетона представляет собой высокоэффективную синтетическую добавку, равномерно диспергированную по всей бетонной матрице, которая предотвращает растрескивание при пластической усадке, повышает устойчивость к ударам и истиранию, снижает проницаемость и повышает долговечность конструкции как в свежем, так и в затвердевшем состоянии.

Что такое полипропиленовая фибра для бетона?

Полипропиленовое волокно для бетона состоит из 100% натуральных синтетических полимеров, экструдированных в микроскопические микроволокна или структурные макроволокна. При смешивании с бетоном эти нити равномерно распределяются по матрице, обеспечивая разнонаправленную целостность, предотвращая окисление и растрескивание в суровых условиях. Использование тисненных синтетических нитей с высокой прочностью на разрыв позволяет подрядчикам заменять вторичную сетку в ненесущих плитах.

• Механика растяжения волокна . Предел прочности отдельных нитей превышает 400 МПа, препятствуя возникновению внутренних микронапряжений до того, как трещины перерастут в структурные разрушения.

• Преимущество удельного веса : Удельный вес 0,91 г/см³ позволяет получить миллионы армирующих прядей на килограмм без значительного увеличения собственного веса.

• Химическая совместимость : Не впитывает воду, оставляя соотношение воды и цемента неизменным и сохраняя заданную механику гидратации.

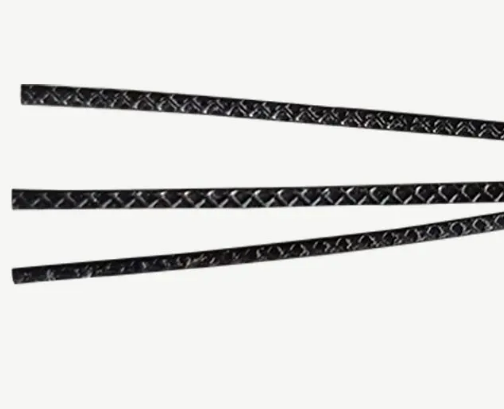

• Геометрия поверхностного анкера : рельефная и гофрированная поверхность увеличивает сопротивление механическому выдергиванию, обеспечивая эффективное поглощение энергии во время динамического разрушения.

Как полипропиленовая фибра работает в свежем и затвердевшем бетоне

В свежем бетоне полипропиленовое волокно перекрывает капиллярные сети, ограничивая оседание заполнителя и удерживая влагу, эффективно сдерживая растрескивание при пластической усадке. В затвердевшем бетоне встроенные деформированные макроволокна взаимодействуют с возникающими трещинами, передавая растягивающие нагрузки посредством напряжения межфазного сдвига, значительно преобразуя режимы хрупкого разрушения в пластичное поглощение энергии.

1. Очистка капиллярной сети : прерывает непрерывные капиллярные каналы в цементном тесте, нарушая пути прохождения воды и снижая водопоглощение.

2. Армирование межфазной переходной зоны : повышает прочность сцепления вокруг границ заполнителя, укрепляя самые слабые области внутри бетонной матрицы.

3. Преобразование пластичности при изгибе : Преобразует характерные для хрупкого бетона виды разрушения в предсказуемые, пластичные характеристики после трещин.

4. Поглощение термического удара : буферизует локальные концентрации напряжений, возникающие из-за колебаний температуры окружающей среды на ранних стадиях цикла отверждения.

Основные преимущества полипропиленовой фибры в бетоне

Интеграция полипропиленового волокна устраняет до 90% трещин при пластической усадке, одновременно значительно повышая ударопрочность и устойчивость к истиранию при динамических динамических нагрузках. Контейнерные дворы предпочитают использовать высокопрочное армирование из черного синтетического волокна, поскольку оно снижает химическую проницаемость и защищает структурное сцепление при интенсивном движении осей без растрескивания соединений.

1. Превосходная стойкость к замораживанию-оттаиванию : буферизует внутреннее гидравлическое давление во время циклов замораживания-оттаивания, предотвращая образование накипи на поверхности и внутренние микротрещины в холодном климате.

2. Повышенная огнестойкость к растрескиванию : плавится при температуре 160°C при высокой температуре, создавая микроканалы, которые позволяют пару выходить и предотвращают взрывное растрескивание бетона.

3. Трехмерная структурная однородность : армирует каждый кубический дюйм бетонного элемента, в отличие от стальной сетки, которая защищает только одну плоскость поперечного сечения.

4. Устойчивость к коррозии : никогда не ржавеет, не оставляет пятен на поверхности и не разрушается под воздействием агрессивных промышленных химикатов, кислот или противообледенительных средств для дорог.

Советы по дозировке и смешиванию полипропиленового волокна

Типичные нормы дозирования варьируются от 0,6 до 1,2 кг/м³ для микроволокон и от 3,0 до 7,0 кг/м³ для структурных макроволокон. Использование первичных материалов высокой чистоты с помощью таких лидеров отрасли, как Xinrui-T, предотвращает слипание волокон, гарантируя равномерную трехмерную дисперсию и постоянную прокачиваемость без засорения линий.

1. Последовательность сухого дозирования : Сначала введите полипропиленовое волокно в сухие заполнители. Подождите 30–45 секунд сухого перемешивания, чтобы раскрыть фибриллированные пучки, прежде чем добавлять воду и связующие вещества.

2. Регулировка влажного дозирования : при добавлении волокон непосредственно в барабан грузовика с готовой смесью на месте вращайте барабан на высокой скорости смешивания (от 12 до 18 об/мин), по крайней мере, на 70-100 оборотов, чтобы обеспечить полное диспергирование.

3. Управление осадкой : Ожидайте кажущегося уменьшения осадки на 25–50 мм при добавлении макроволокон в количестве более 4,0 кг/м³. Для сохранения проектной прочности используйте водоредуцирующие добавки, а не дополнительную воду.

4. Настройка насосного оборудования : Убедитесь, что в бункерах бетононасоса установлены соответствующие расстояния между решетками, чтобы избежать захвата более длинных пучков макроволокон во время разгрузки под высоким давлением.

Типичные применения полипропиленовой фибры для бетона

Полипропиленовое волокно идеально подходит для полов складов, сборных железобетонных изделий и торкрет-бетона в подземных горных работах и ​​туннелях. Добавление синтетических волокон увеличивает связность смеси, снижает отскок материала при нанесении торкрет-бетона и повышает долговечность при распалубке сборной опалубки.

1. Наружные тротуары и парковочные покрытия : Синтетические волокна выдерживают суровые циклы замораживания и оттаивания, уменьшают растрескивание под термическим напряжением и устраняют поверхностные пятна ржавчины, вызванные коррозией арматуры.

2. Водоудерживающие конструкции и каналы : Снижает проницаемость матрицы, предотвращая утечку жидкости в водоочистных сооружениях, облицовке каналов и системах задержания ливневых вод.

3. Сборные железобетонные своды и трубы : повышают прочность конструкции во время транспортировки и монтажа, одновременно защищая тонкостенные сборные железобетонные элементы от ударного растрескивания.

4. Архитектурный штампованный бетон : сохраняет острые детали краев декоративных бетонных оттисков, в то же время сопротивляясь растрескиванию пластика при высыхании под прямыми солнечными лучами и сильным ветром.

Может ли полипропиленовое волокно заменить стальную сетку?

Структурные макроволокна служат полной заменой стальной сетки вторичной температуры и усадки при укладке плит на землю, обеспечивая однородное трехмерное армирование без риска провисания сетки. Однако основные несущие элементы, такие как приподнятые балки или колонны, по-прежнему требуют непрерывной первичной арматуры для выдерживания структурных растягивающих нагрузок.

1. Гарантированное трехмерное размещение : обеспечивает последовательное трехмерное армирование, исключая необходимость привлекать рабочую силу на рабочей площадке для подъема провисшей стальной сетки во время заливки.

2. Устранение дробления сетки : устраняет ошибки размещения, типичные для стальной сетки, которая часто придавливается к основанию под шлангами насоса и рабочими ботинками.

3. Ускоренные сроки реализации проекта : устраняются необходимость в укладке, резке и обвязке сетки, что позволяет грузовикам с готовой смесью выгружаться непосредственно на подготовленное земляное полотно.

4. Увеличенное расстояние между швами : плиты из макрополипропиленового волокна с высокой дозировкой позволяют инженерам увеличить расстояние между швами со стандартных 3-метровых сеток до 6 метров и более, сокращая затраты на техническое обслуживание швов.

Заключение

Полипропиленовое волокно для бетона преображает современное строительство, защищая от раннего растрескивания при пластической усадке, поверхностного ударного износа и химического разложения. Выбор чистых полимеров и правильной дозировки волокон обеспечивает меньшие затраты на техническое обслуживание, более длительный срок службы и оптимизированные структурные характеристики для глобальных инфраструктурных проектов.
